双流集成何家沟全频段固定式无人机压制设备安装
双流何家沟安装的设备叫固定式无线电压制系统 An-Jam-03G，该设备在接收到前端设备输出的无人机目标信息后，发射多频段的电磁波干扰信号，采用定向天线，使无人机遥控信号(上行链路信号)、无人机图传信号(下行链路信号)以及导航信号淹没在干扰信号中，导致无人机无法接收遥控信号、图传信号和导航信号。在接收信号丢失的情况下，无人机会根据自身的设置，缓慢下降或者就地返航，从而达到压制效果。

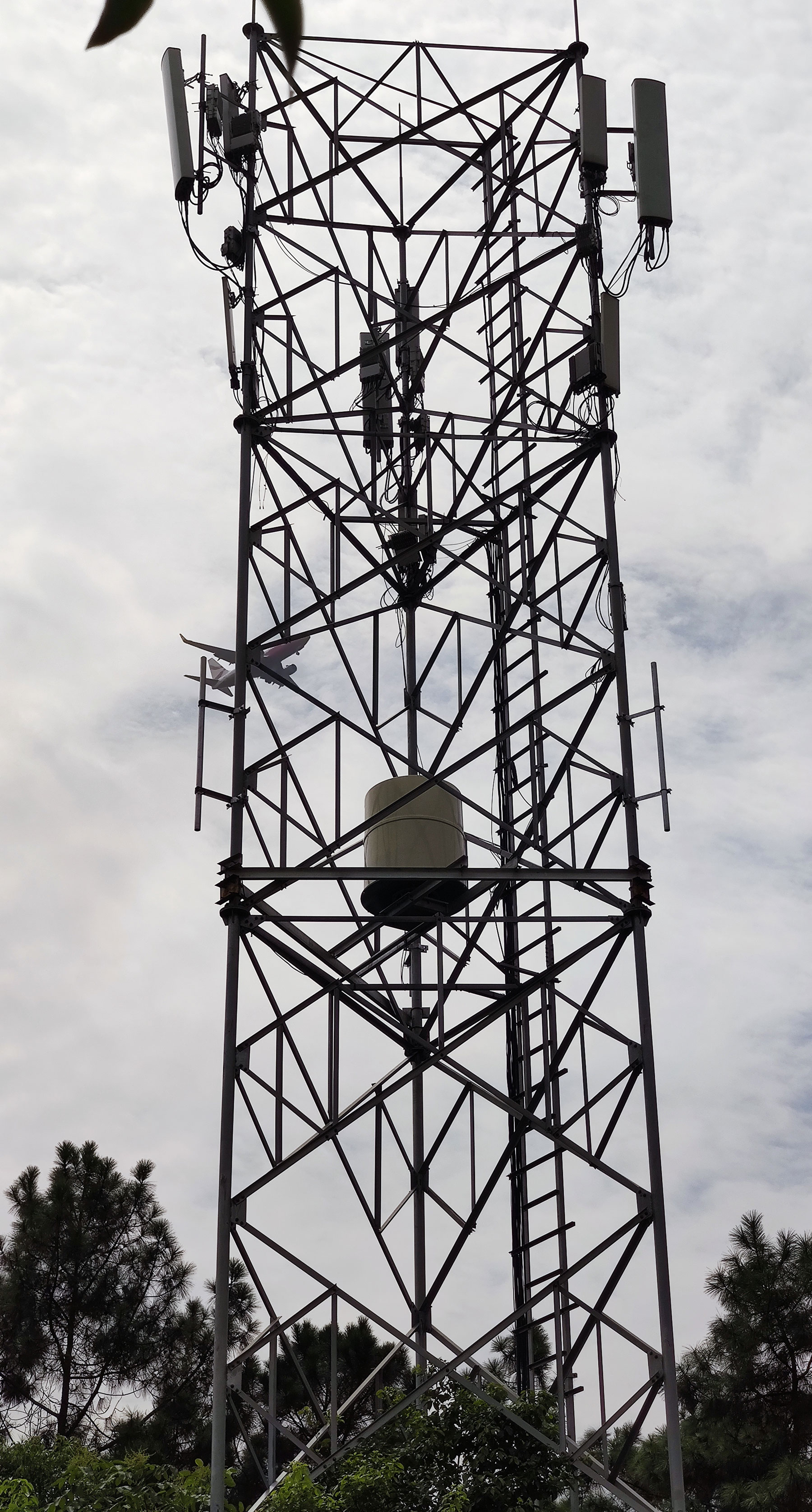

现场安装图
产品参数 Ø*1.单套设备作用半径：≥3km Ø*2.管制频率范围：20MHz～6000MHz Ø*4.跳频速率：≥100000跳/s*5.频率准确度：≤±1ppm Ø*6.同时发射信号个数：10个以上(20MHz～3GHz)任意频点;2个(5700～5900MHz) Ø*7.发射信号调制方式：CW/AM/FM/ASK/2FSK/4FSK/BPSK/QPSK/8PSK等 Ø*8.调制带宽：0～40MHz以上，并可任意设置 Ø9.功率调节步进：1dB步进 Ø10.谐波及杂散：≤-60dBc，待机杂散：≤20mW Ø12.采用天线模式，配合物理特征识别、电磁频谱检测等系统实现自动伺服(用对周) Ø13.天线增益：≥10dB，驻波：1G以下≥0dB，驻波：≤3;1G以上≥10dB，驻波：≤2 Ø14.天线极化方式：线极化 Ø15.天线射频接口：SMA-50K Ø16.天线阻抗：50欧姆 Ø17.天线波束宽度：90度～120度(H面)，40度～60度(E面) Ø18.扇区天线伺服范围：水平0～360度，垂直-10～90度，水平转速≥60度每秒，垂直转速≥10度每秒 Ø19.干扰样式：窄带噪声干扰、宽带噪声干扰、扫频式噪声干扰、杂乱脉冲干扰、连续波干扰、间断噪声干扰 Ø20.发射功率:≥20w
